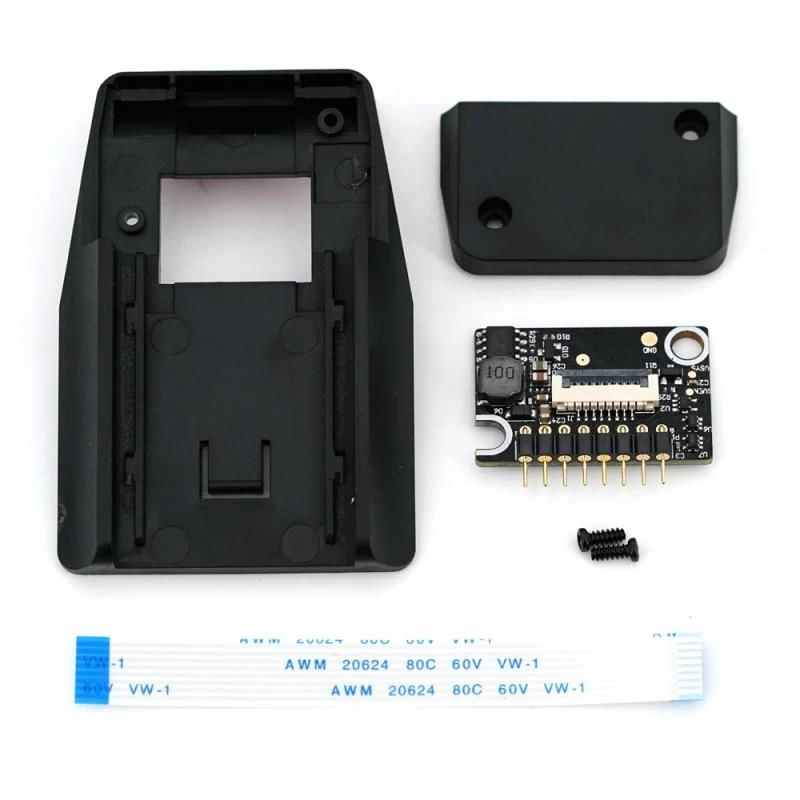

TBS Tango 2 – Module Bay Add-on

Mod pour ajouter une baie de module à votre Tango 2. Se fixe à l’arrière de votre Tango 2 et se branche sur la carte de votre Tango 2.

Attention: Le Premier lot de Tango2 ne propose pas la possibilité d’inserer la baie de module. Veuillez vérifier qu’il existe un connecteur avant d’acheter le module. Des PCB de mise à niveau sont disponibles !

De plus, chaque fois que vous ouvrirez votre Tango2, vous devrez ouvrir la baie de module et libérer le PCB flexible de la prise.

Installation

1. Installez le câble FPC sur le PCB.
   Avec le côté bleu vers le haut, soulevez le verrou et glissez le câble puis verrouillez-le.
2. Faites passer le câble par le bas et placez le PCB dans la baie de module
3. Retournez la baie pour vous assurez que l’ensemble est bien ajusté
4. Fermez le boitier avec les 2 vis fournies
5. Utilisez un dremel, un couteau ou une pointe à souder pour découper un petit trou en fonction du contour
6. Faites glisser le circuit imprimé flexible à travers le boitier percé
7. Nettoyez la surface arrière et collez la baie vers le bas
8. Installez le câble FPC dans la prise
9. Fermez la Tango2 et c’est terminé !

Caractéristiques

• Module complémentaire de baie pour module « Lite » pour Tango2
• Compatible avec la carte TBS Tango2 « V006H » et plus
