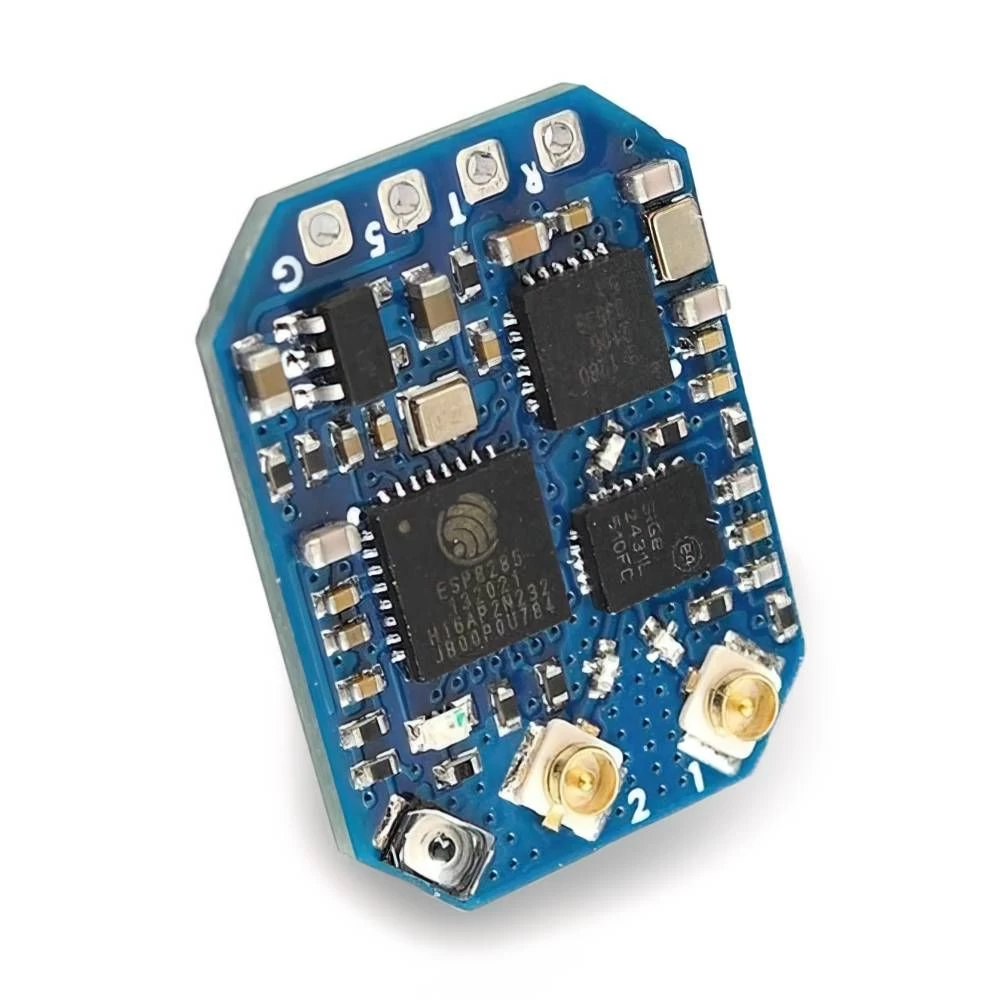

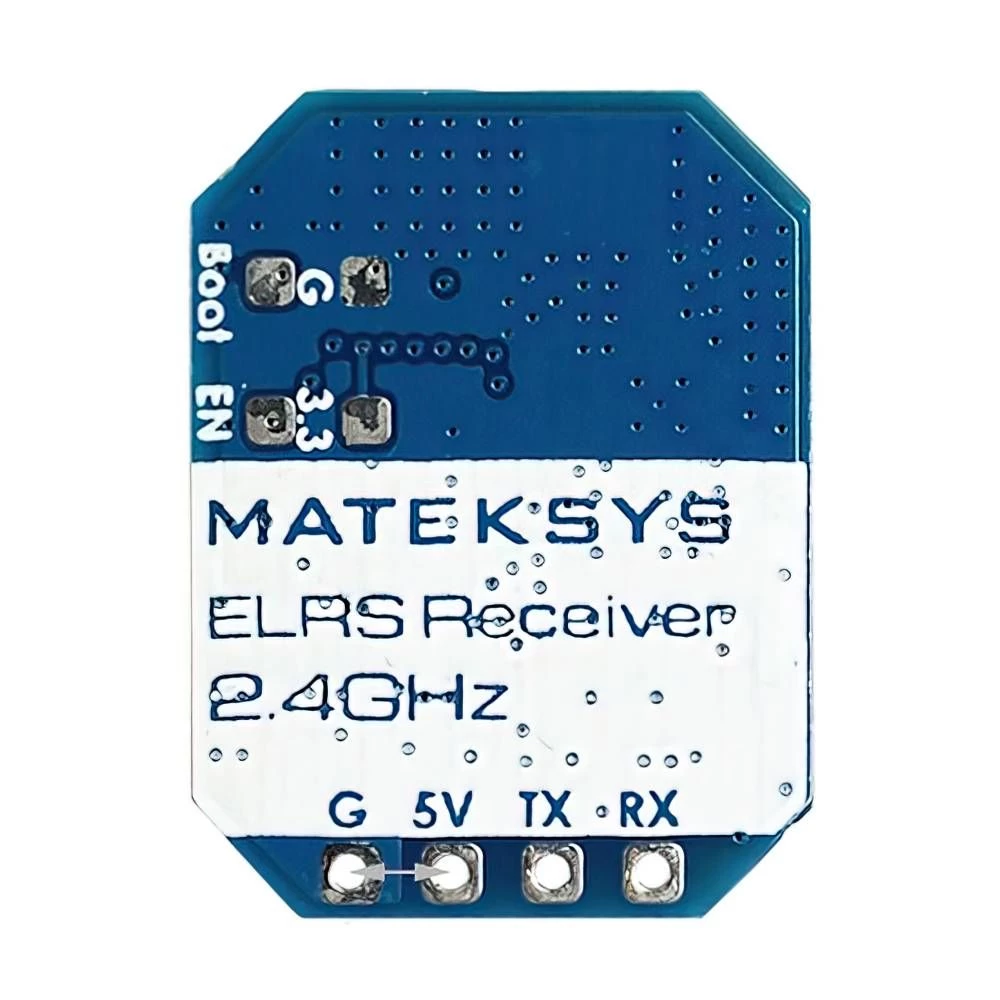

RÉCEPTEUR ELRS R24-D – MATEK

• Dissipation de puissance : 40 ~ 45 mA (avant liaison), 70 ~ 75 mA (liaison), 90 ~ 95 mA (mode wifi)
• Diversité (commutation d’antenne), ANT2 par défaut
• Fréquence RF : 2,4 GHz (2400 ~ 2480 MHz)
• Puissance de télémétrie : 22,5 dbm à 23 dbm
• Tension d’entrée : 4 ~ 9 V DC @ 5 V pad
• Connecteur d’antenne : IPEX MHF 1

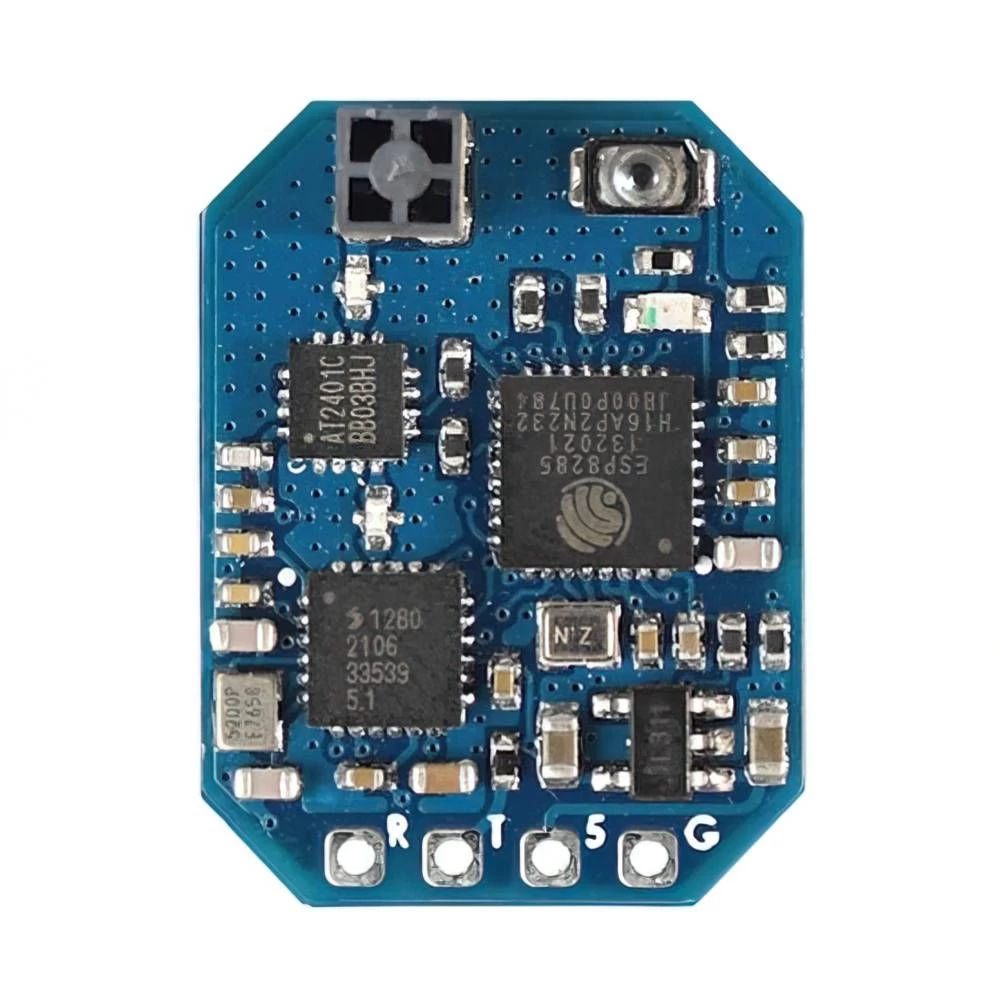

• ESP8285, SX1280/1281IMLTRT
• Gain_RX SE2431L : 12,5 dB
• Poids : 3 g (avec antennes)
• Taille du circuit imprimé : 21 mm x 15 mm
• Protocole récepteur : CRSF
• PA/LNA : SE2431L

CONSEILS SUR LE FIRMWARE

• ELRS-R24-D : Activer « USE_DIVERSITY » (coché) lors du clignotement dans le configurateur ExpressLRS
• Micrologiciel : ExpressLRS MATEK_2400_RX
• Mise à jour du micrologiciel via UART ou WIFI

Téléchargements

• ELRS_V2.0.0_NoPhrase_ELRS-R24-D.bin
• ELRS_V1.2.0_NoPhrase_ELRS-R24-D.bin
• ESP_NodeMCU-PyFlasher.exe
• Fichier d’étape 3D

Comprend

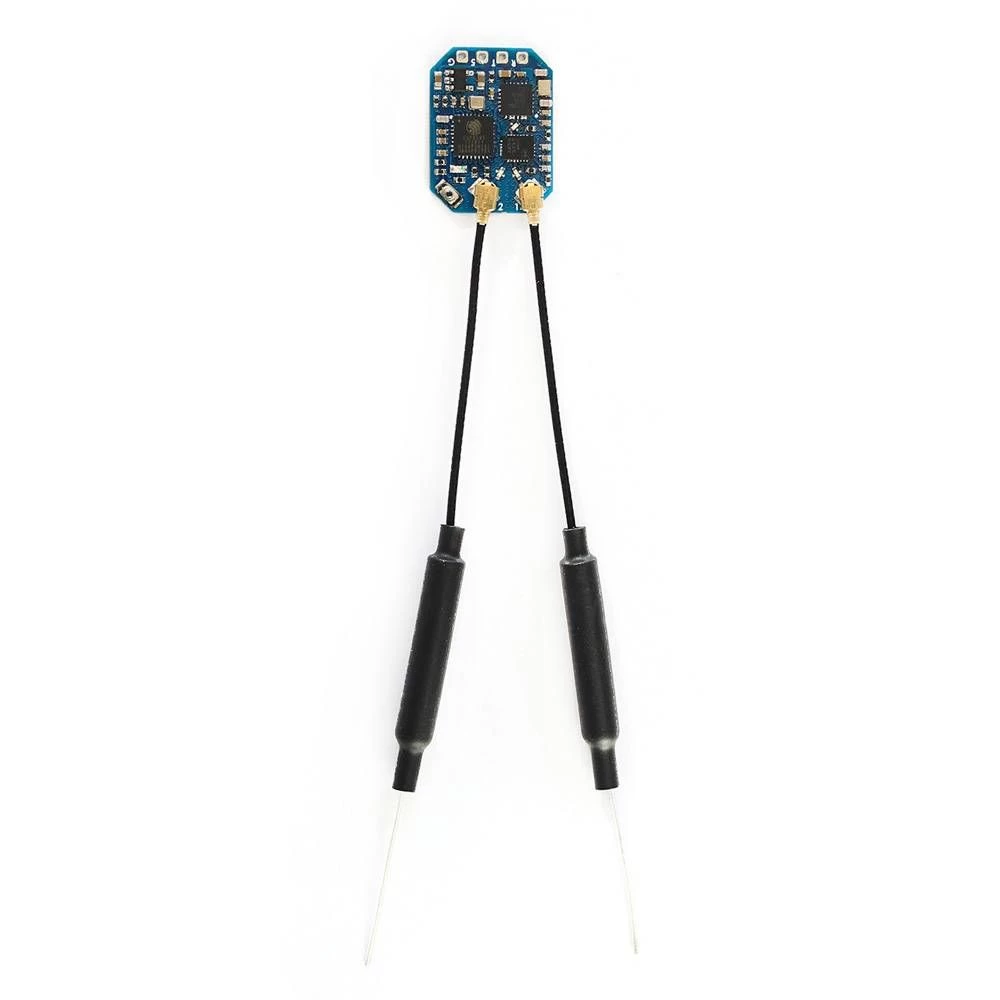

• 1x Récepteur MATEKSYS ExpressLRS 2.4GHz – ELRS R24 D
• 2x antennes IPEX MHF1
