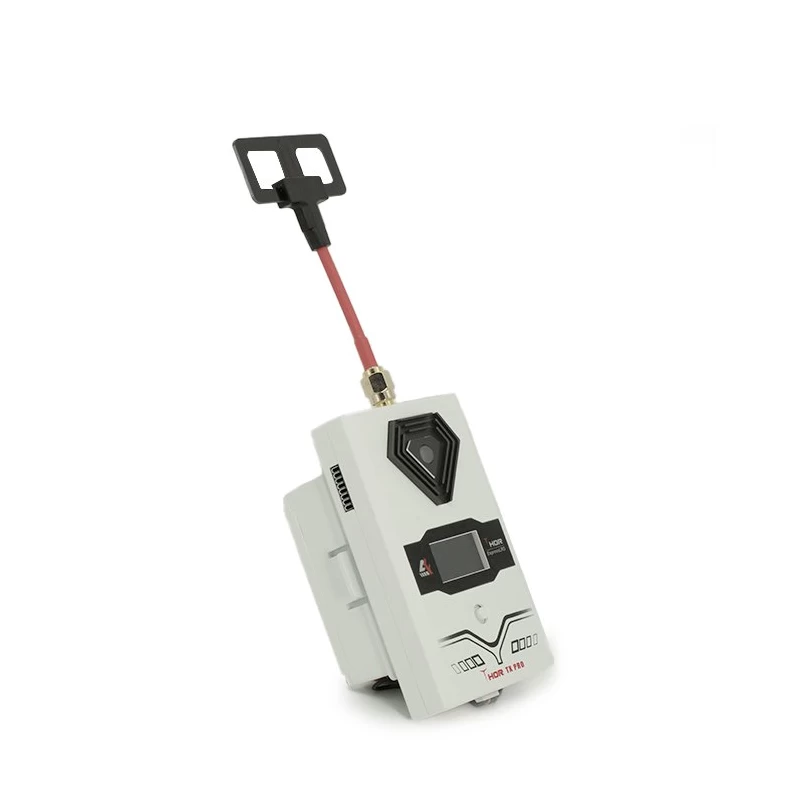

Module THOR TX PRO ELRS 2.4G – Axis Flying

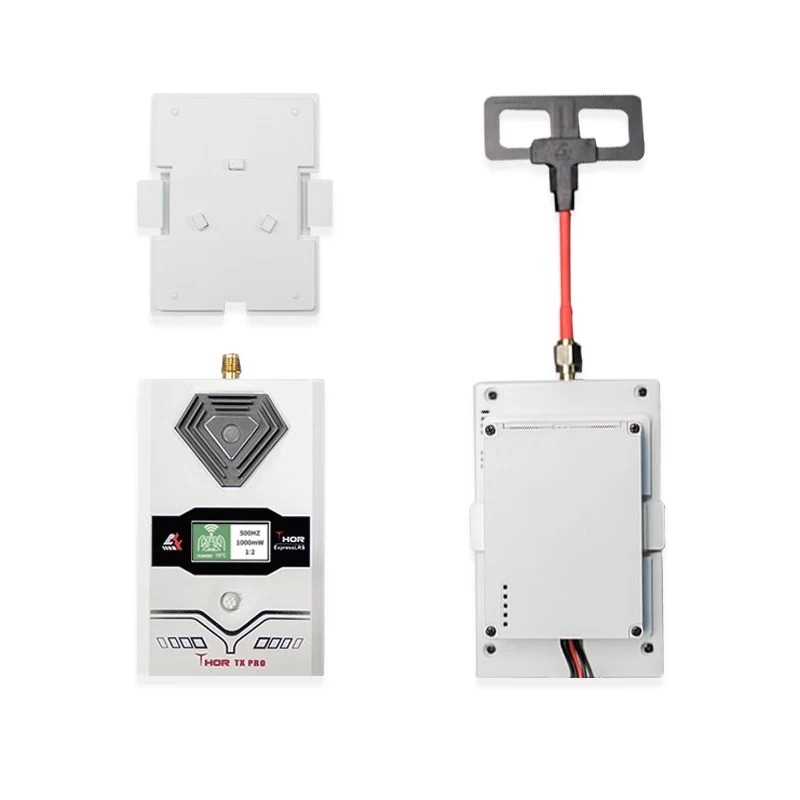

Enfin, un module émetteur ExpressLRS de très haute qualité est disponible pour la communauté FPV. Doté d’un boîtier en aluminium CNC complet, d’un mécanisme de libération rapide, d’une boîte de rangement pour les récepteurs de rechange et d’un port XT30 pour alimenter le module via une batterie externe afin de ne pas tuer les batteries de vos contrôleurs.

Si vous êtes quelqu’un qui préfère ne pas utiliser les scripts LUA, ce module dispose d’un écran permettant de faire des changements rapides sur le terrain en un clin d’œil. Capable de maintenir une puissance de sortie de 1 watt grâce à son refroidissement actif contrôlable. Le module AxisFlying Thor Micro RF TX est basé sur le projet ExpressLRS, une liaison RC open-source pour les applications RC.

ExpressLRS vise à obtenir les meilleures performances de liaison possibles en termes de vitesse, de latence et de portée. Cela fait d’ExpressLRS l’un des liens RC les plus rapides disponibles tout en offrant des performances à longue portée.

Remarque : veuillez ne pas utiliser de batterie 6S ou supérieure pour alimenter le module TX via le port XT30. Sinon, la puce d’alimentation du module TX peut être endommagée de façon permanente.

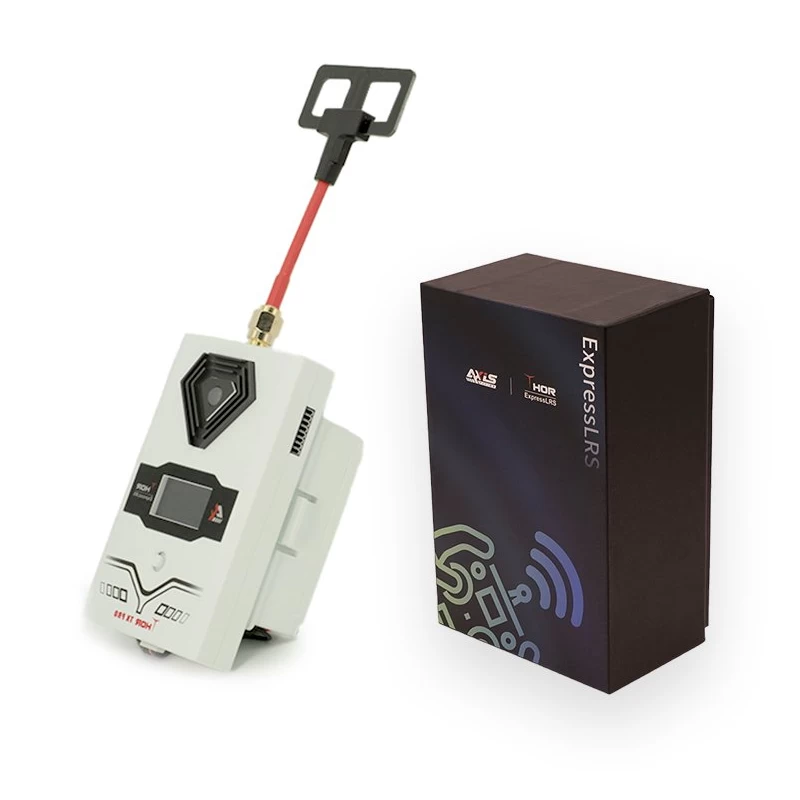

Comprend

• 1 module AxisFlying ELRS 2.4G Thor TX Pro 10-1000mW Micro TX
• 1 antenne AxisFlying 2.4G (pour émetteur)

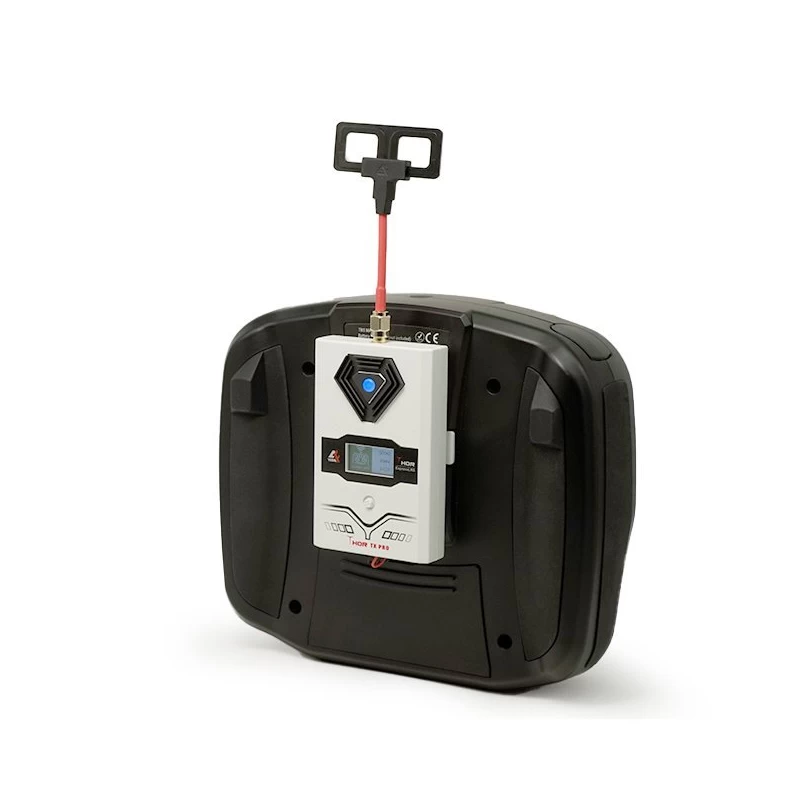

• 1 adaptateur AxisFlying Micro JR Bay

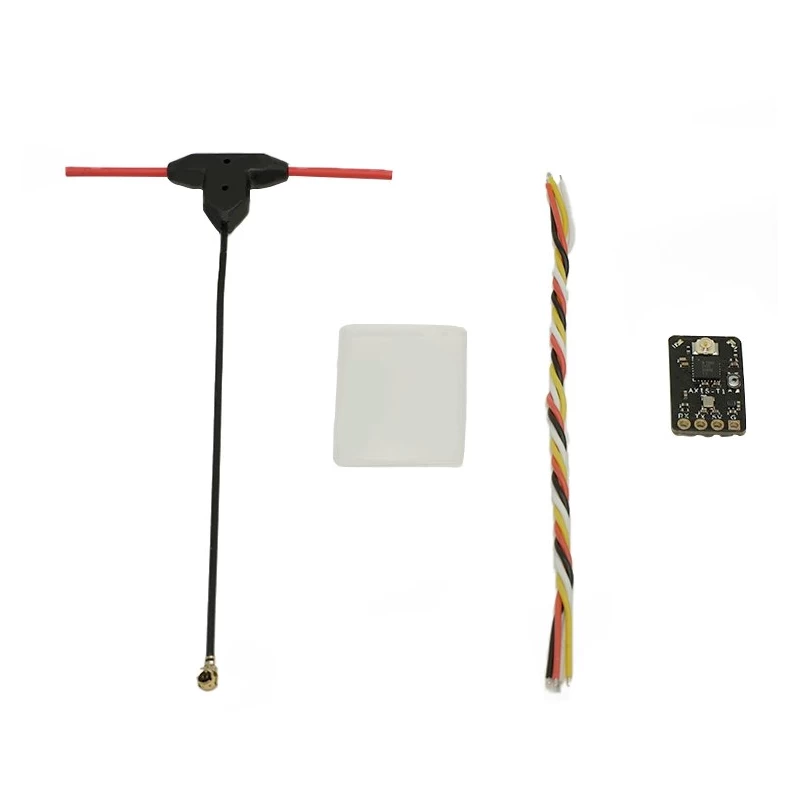

• 1 récepteur radio Axisflying ELRS 2,4 GHz (en option)
• 1 antenne T pour Récepteur (en option)
• 1 câblage en silicone
• 1 thermorétractable





SPÉCIFICATIONS DU MODULE MICRO TX

• Écran couleur intégré avec détection de mouvement et contrôle par joystick
• Capacité de mise à jour Wi-Fi
• Fonction Backpack
• refroidissement automatique ou actif
• Taux de rafraîchissement des paquets : 50 Hz/150 Hz/250 Hz/500 Hz
• Puissance de sortie RF : 25 mW/50 mW/100 mW/250 mW/500 mW/1 000 mW
• Bande de fréquence : 2,4 GHz ISM
• Tension d’entrée : 5 V ~ 12 V
• Port XT30 : 7 V ~ 21 V, ne prend pas en charge 6 S ou plus de tension de batterie.
• Port USB : Type-C
• Dimensions : 87x55x15mm
• Taille de la boîte de rangement : 29 x 29 x 15,5 mm
• Poids (y compris JR) : ~105g

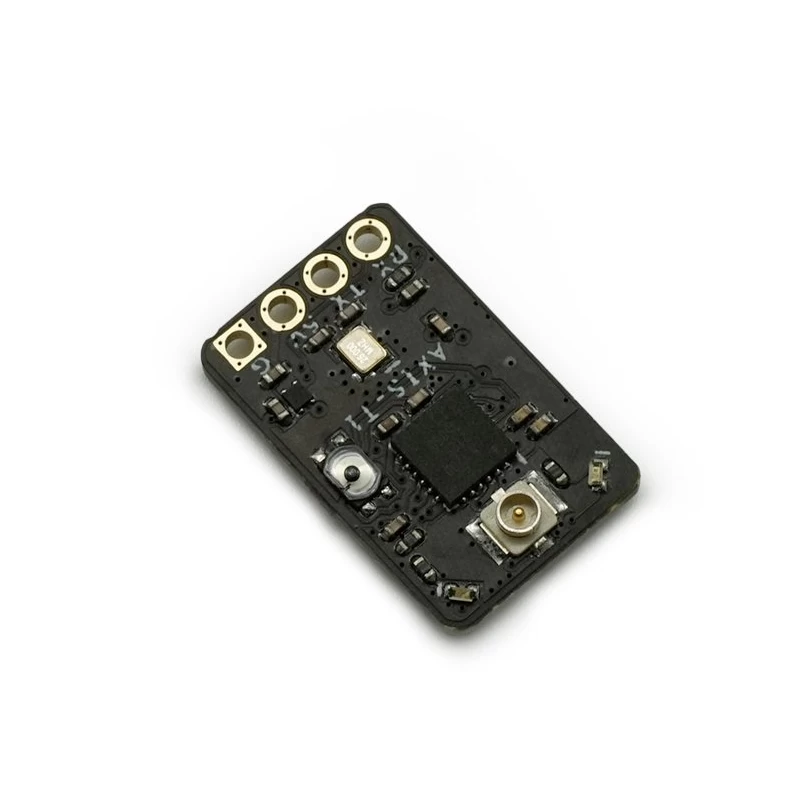

SPÉCIFICATIONS DU RÉCEPTEUR (en option)

• Type : ISM
• MUC : ESP8285
• Module RF : SX1280IMLTRT
• Connecteur d’antenne : IPEX
• Gamme de fréquence : 2400 MHz à 2500 MHz
• Taux de rafraîchissement de réception maximal : 500 Hz
• Taux de rafraîchissement minimal du récepteur : 25 Hz
• Protocole de réception : CRSF
• Tension de fonctionnement : 5 V
• Dimensions : 18,2 × 11,75 x 3 mm
• Poids : 0,8 g (récepteur uniquement), 2,4 g (avec antenne)

BROCHAGE DU CÂBLAGE DU RÉCEPTEUR

• Récepteur RX — FC UART_TX pour la télémétrie
• Récepteur TX — FC UART_RX pour le contrôle
• Récepteur 5V — FC 5V ou 4v5
• Récepteur G — FC GND
• Protocole récepteur : récepteur série – CRSF
