Frame – The Shocker HD DJI O3 7″ – Catalyst Machineworks

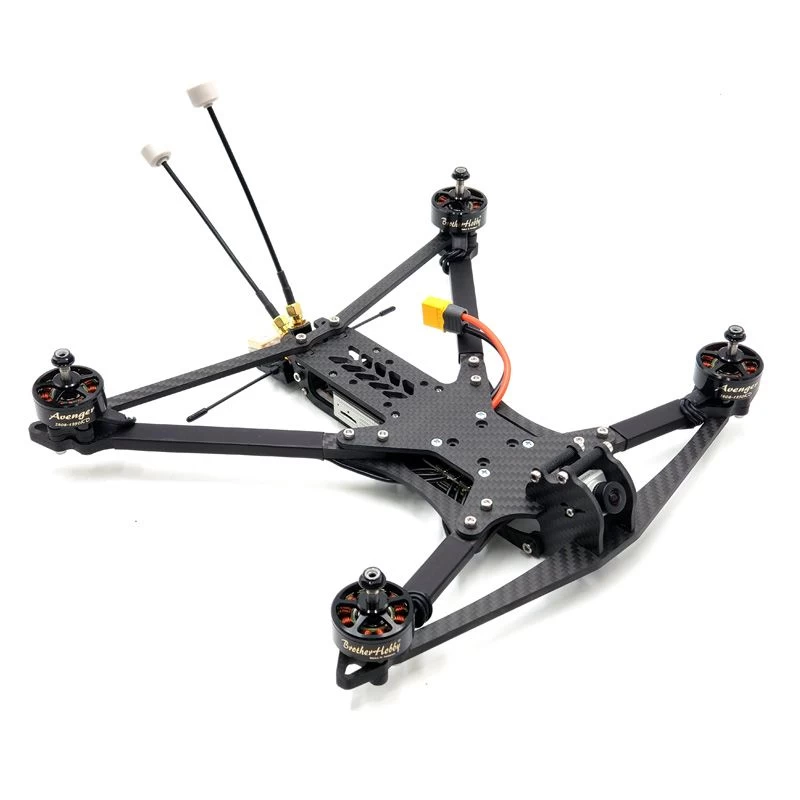

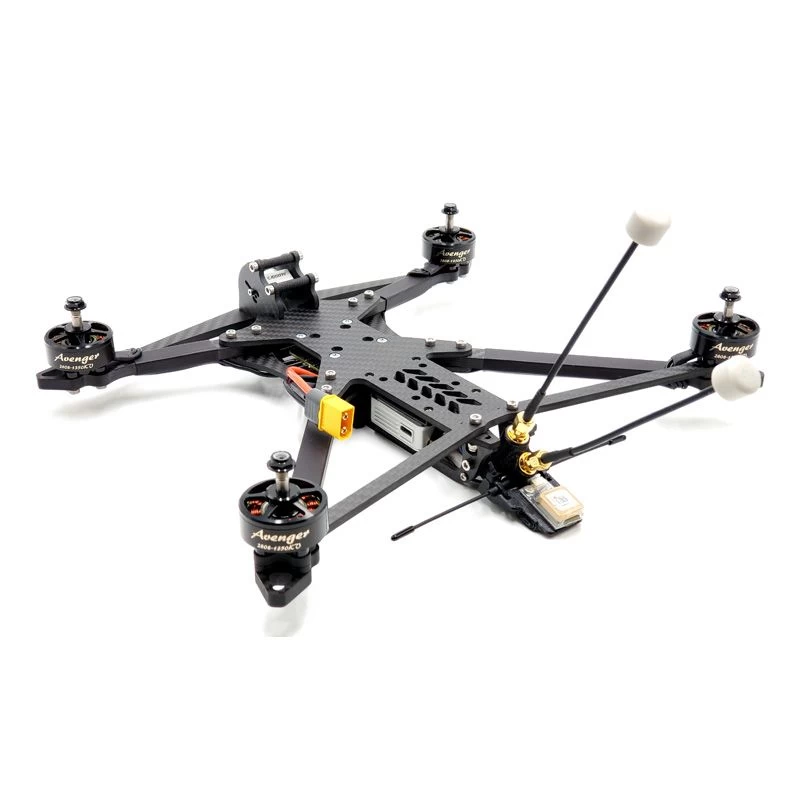

Il s’agit de la version 7″ de notre populaire frame Shocker Tank 5″. Cette nouvelle version conserve la même philosophie de conception intacte mais elle est juste PLUS GRANDE. Le but visé est les configurations à longue portée ou le style libre. Ce cadre accepte tous les systèmes vidéo HD populaires tels que DJI O3, Caddx, Walksnail, HD Zero, etc. Il accepte également les configurations FPV analogiques. Il est livré en standard avec un double support d’antenne SMA FPV pour des adaptateurs u.fl ou mmcx vers SMA et des antennes de style SMA longue portée.

Vous pouvez également utiliser un seul côté du support si vous préférez utiliser une antenne FPV ou si votre VTX l’exige. Les dispositions pour le montage des unités GPS et des configurations crossfire (ou similaires) sont incluses en standard dans le kit. Les renforts de bras avant et arrière sont également inclus. De nombreux clients ont déclaré que le design du Shocker Tank 5″ se prête à un gros 7″. Eh bien, nous avons écouté!

• Poids d’environ 215 g (avec matériel)
• Cadre dur et fou
• Conçu pour les vols freestyle agressifs / long range
• Montage des composants « sous-suspendu » pour un COG idéal
• Accès facile aux composants pour les réparations sur le terrain
• Conception de bras d’échange rapide
• La plaque supérieure comporte des trous de vis fraisés pour fournir une surface de montage lipo plate
• Conçu pour s’adapter à la plupart des systèmes vidéo FPV HD ou analogiques du marché
• De nombreux accessoires disponibles
• Toutes les STL imprimées en 3D sont disponibles au téléchargement
• Beaucoup d’espace sur le pont pour les gros lipos (148 mm d’espace)
• Beaucoup d’espace pour les accessoires de 7,1″
• Aucun accessoire en vue sur le flux de la caméra FPV
• 2 bandes velcro maintiennent fermement le lipo en place
• Protection supérieure de la caméra FPV
• Large gamme de réglage de la caméra FPV
• Retrait du bras à deux vis. Retirez les bras en desserrant une vis et en retirant l’autre
• Pas de bras « slop »
• Dispositions pour l’équipement de tir croisé
• Conception Catalyst Machineworks supérieure
• Support client supérieur  de Catalyst Machineworks
• Électronique vendue séparément
• Supports de caméra GoPro vendus séparément

• 7″ Poids :  215 g (environ avec matériel)
• Fibre de carbone : Twill Weave 3K Matte
• Couleur entretoise : Noir mat
• Bras CF : 6 mm d’épaisseur x 12 mm de large
• Plaque CF supérieure : 3 mm
• Plaques de cage avant : 3 mm
• Plaques de cage arrière :  3 mm
• Plaques intermédiaires : 2,5 mm
• Renfort avant : 5 mm
• Croisillon : 3 mm
• Renfort arrière : 4 mm
• Type de cadre : quad « chat mort »
• Taille du cadre : 318 mm
• Plage d’angle de la caméra FPV : 0 – 70 degrés
• Trous de montage du patin du moteur : vis M3 sur des cercles de montage de 16 mm ou 19 mm
• Lipos pris en charge : 4s, 5s, 6s
• Espace de montage lipo disponible : 148 mm (longueur)
• Lipos suggéré: 3000mah – 3500mah (4s – 6s)
• Position de montage Lipo : Haut
• Taille de l’hélice : 7,1 pouces (max)
• ESC accepté : 4 en 1 pleine taille ou micro
• FC accepté : Pleine grandeur ou micro
• Prend en charge les caméras FPV  « Mini »  : (largeur de 20 mm pour s’adapter à la caméra)
• Prend en charge les caméras FPV  « Micro » : (utilisez une rondelle de chaque côté de la caméra 19 mm)
• Conçu pour s’adapter à la plupart des systèmes vidéo FPV HD ou analogiques du marché : Caddx, HD Zero, DJI, Walksnail, analogique
• Le câble de la caméra VTX vers FPV doit mesurer au moins 120 mm
