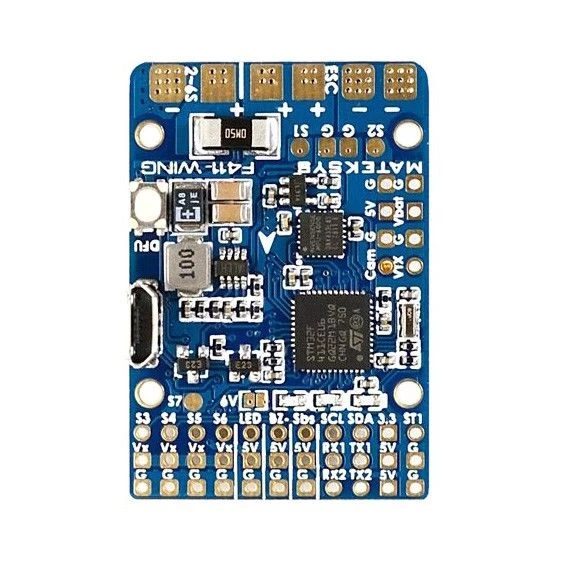

Contrôleur De Vol Matek F411-Wing

Le Matek F411-Wing compatible INAV est une version plus petite du F405. Même s’il est plus petit, cela ne veut pas dire qu’il ne tient pas compte des fonctionnalités. Il est équipé de nombreuses fonctionnalités essentielles de la version complète, telles que plusieurs BEC, un capteur de courant, un affichage à l’écran, un baromètre et une unité IMU MPU6000.

La petite taille (28 x 41 mm) permet de l’adapter à presque toutes les tailles d’avions. Ce FC est idéal pour les aéronefs à voilure fixe de petite taille qui ont peu d’espace.

Caractéristiques

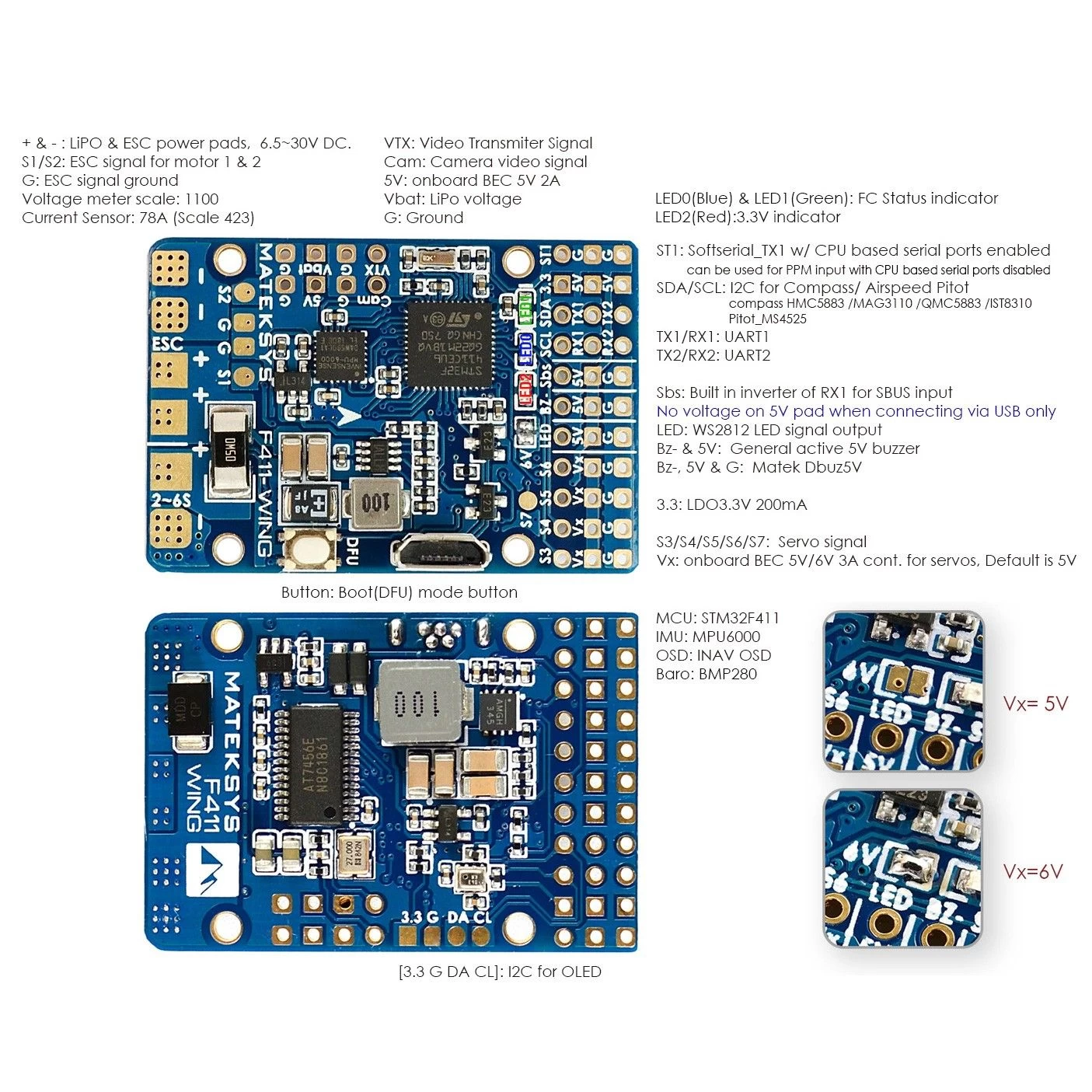

• MCU: 100 MHz STM32F411
• IMU: accéléromètre / gyromètre MPU6000 (SPI)
• Baro: BMP280 (I2C)
• OSD: INAV OSD avec puce AT7456E
• Blackbox: Non
• VCP et 2x UART
• 2x moteurs, 5x sorties servos
• 1x I2C

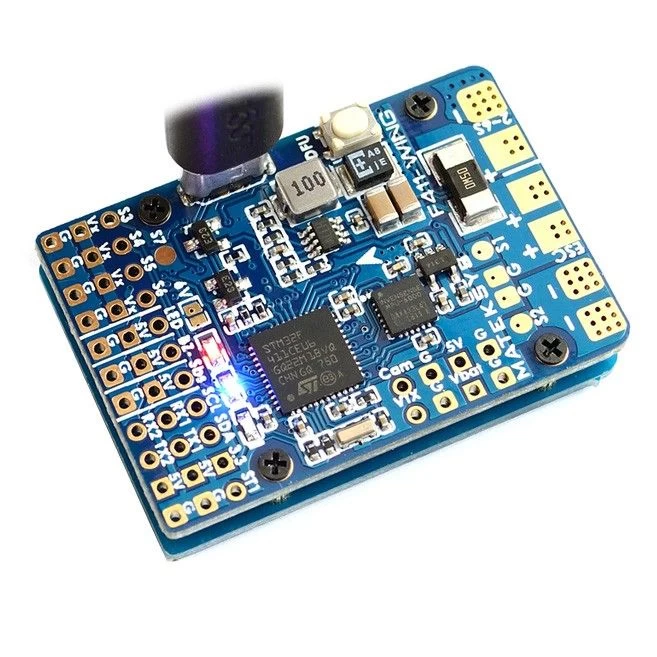

• 3 LED pour FC STATUS (bleu, rouge) et indicateur 3,3V (rouge)
• Onduleur intégré pour entrée SBUS (UART1-RX)
• SoftSerial_Tx1: pavé ST1 par défaut
• PPM: pad ST1 avec softserial désactivé
• Capteur de tension de batterie: 1:10 (échelle 1100)
• WS2812 Led Strip: Oui
• Beeper: Oui
• RSSI: Non
• Micrologiciel FC

Vol INAV

• Cible: MATEKF411

PDB

• Gamme de tension d’entrée: 6.5 ~ 30V (LiPo 2 ~ 6S) avec protection TVS
• 2x pads d’alimentation ESC
• Senor actuel: 78A, 3,3V ADC, échelle 423

Sortie BEC 5V

• Conçu pour contrôleur de vol, récepteur, OSD, appareil photo, buzzer, 2812 LED_Strip, buzzer, module GPS, AirSpeed
• Courant continu: 2 ampères

Sortie BEC Vx

• Conçu pour les servos
• Tension réglable, 5V par défaut, 6V via un cavalier
• Courant continu: 3 ampères

Sortie BEC 3.3V

• Conçu pour le module Baro / Compass / OLED et Spektrum RX
• Régulateur linéaire
• Courant continu: 200mA

Physique

• Montage: 24 x 24mm, 2mm
• Dimensions: 41 x 28 x 10mm

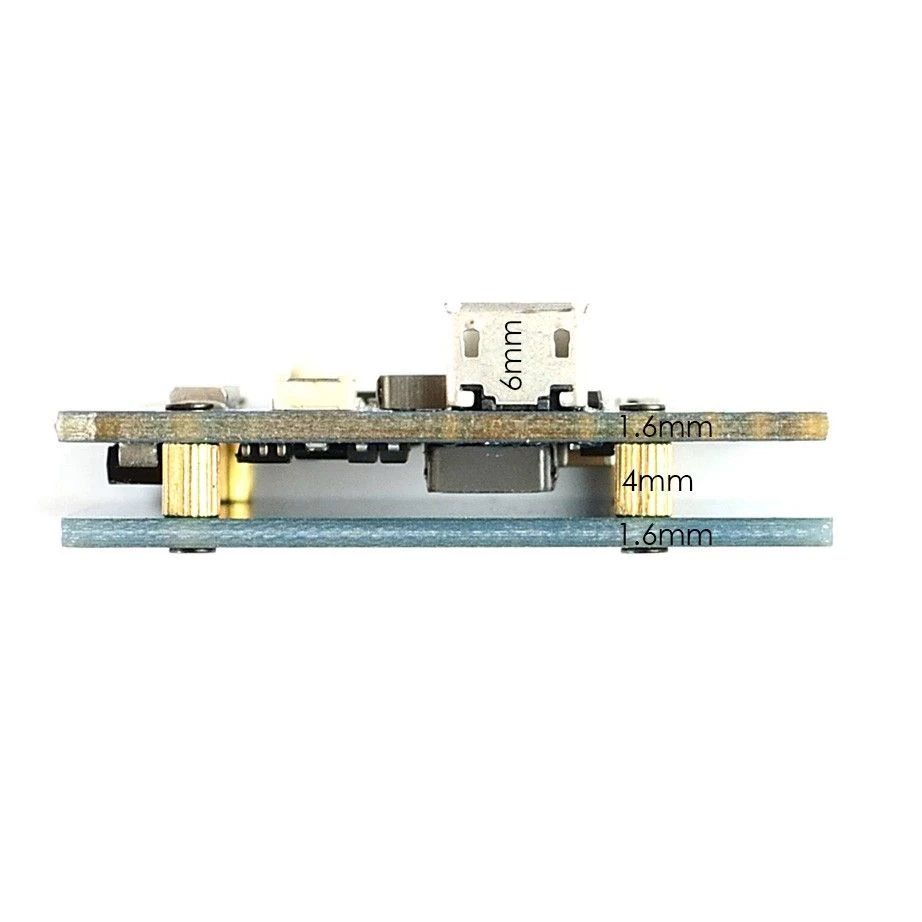

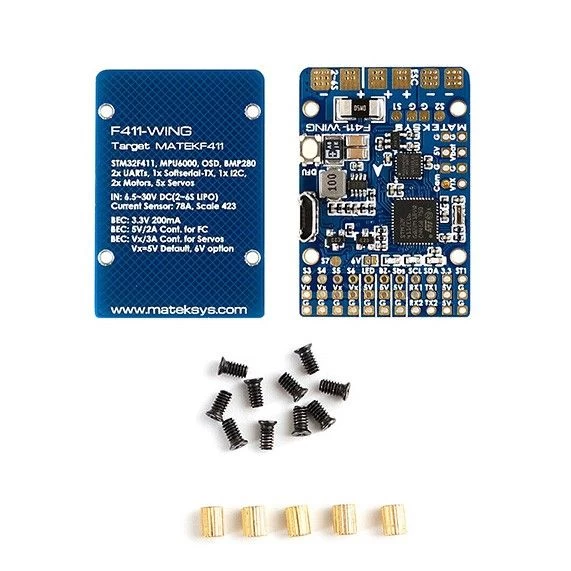

• Poids: 7 g (total 12 g avec la plaque inférieure et les entretoises M2)
