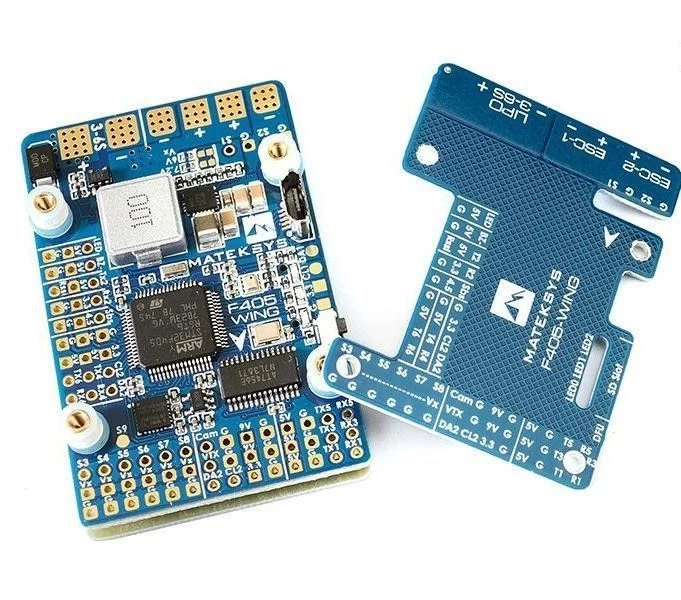

Contrôleur De Vol Matek F405-Wing

Le F405-Wing de Matek est le premier contrôleur de vol spécialement conçu pour les aéronefs à voilure fixe. Avec de nombreuses fonctionnalités et offrant énormément de place pour les périphériques, cette carte vous permet de choisir votre façon de voler. INAV OSD, Blackbox, VCP et 6 UARTS, place pour 2 moteurs et 7 sorties servo, 4 BEC et plus. Il serait peut-être plus facile de lire la fiche technique.

Caractéristiques

• MCU: 168 MHz STM32F405
• IMU: Accéléromètre / gyroscope
• MPU6000 Barrière: BMP280 (I2C)
• OSD: INAV OSD avec puce AT7456E Boîte noire
• : emplacement pour carte MicroSD (SD / SDHC)
• VCP & 6x UART
• 2 x moteurs, 7
• x sorties Servos 2x I2C
• 3x Voyants pour les états FC STATUS (bleu, rouge) et 3,3
• V (rouge) Inverseur intégré pour entrée SBUS (UART2-RX)
• PPM / UART partagé: SoftSerial UART2-RX
• sur plaque TX2
• Capteur de tension de batterie: 1:10 (échelle 1100)
• WS2812 Led Strip: Oui
• Bip: Oui
• RSSI: Oui

Micrologiciel FC

• Vol INAV
• Cible: MATEKF405SE

PDB

• Gamme de tension d’entrée: 9 ~ 30V (LiPo 3 ~ 6S) avec protection TVS
• 2x pads d’alimentation ESC
• Senor actuel: 104A, 3.3V ADC, échelle 317

Sortie BEC 5V

• Conçu pour contrôleur de vol, récepteur, OSD, appareil photo, buzzer, 2812 LED_Strip, buzzer, module GPS, AirSpeed
• Courant continu: 2 Amps, Max.3A

Sortie BEC 9V / 12V

• Conçu pour le transmetteur vidéo, l’appareil photo, le cardan, etc.
• Courant continu: 2 Amps, Max.3A
• Option 12V avec un cavalier

Sortie BEC Vx

• Conçu pour les servos
• Tension réglable, 5V par défaut, 6V ou 7.2V via un cavalier
• Courant continu: 5 Amps, Max.6A
• Ondulation de sortie: 50 mV (VIn = 24 V, VOut = 5 V à une charge de 5 A)

Sortie BEC 3.3V

• Conçu pour le module Baro / Compass et Spektrum RX
• Régulateur linéaire
• Courant continu: 500mA

Physique

• Montage: 30,5 x 30,5 mm, Ø 4 mm avec œillets de 3 mm
• Dimensions: 56 x 36 x 13 mm
• Poids: 25g

Comprend

• 1x Matek 405-Wing FC
• 3x broches
